面向航空承力構件應用的Ti55531近β鈦合金相變行為及熱激活能研究——通過連續升溫?zé)崤蛎浽囼?yàn)與多手段表征，明確相變序列及升溫速率對相變溫度的調控規律，計算α→β轉變熱激活能，為合金熱處理工藝優化及組織性能精準調控提供技術依據

Ti55531鈦合金(名義成分Ti-5Mo-5Cr-5V-3Al-1Zr)是空中客車公司與俄羅斯在BT22(Ti-5Al-5Mo-5V-1Fe-1Cr)鈦合金基礎上聯合開發的一種新型近β鈦合金[1]，具有抗拉強度高(δb≥1200 MPa)、斷裂韌性好(KIc≥55 MPa·m1/2)、淬透性大(≥250mm)等特點，適于制造強度要求高、減重效果好的大型承力構件，在航空領域尤其是大型飛行器有較高的應用價值。空中客車公司已經將其用于A380超大型遠程寬體客機的機翼與掛架的連接裝置[2]。

鈦合金的性能與顯微組織特征密切相關。在近β

鈦合金中，α相是最主要的強化相，其形貌、尺寸和含量對合金宏觀力學性能影響極大[3]。國內外學者通過熱處理對BT22和Ti5553等近β鈦合金的a相組織進行調控，都獲得合金強度、韌性、塑性或焊接性等性能的良好匹配[4-5]。例如BT22(Ti-5Al-5Mo-5V-1Fe-1Cr)鍛件經690~780℃固溶1~2h、480~560℃時效8~16h后，抗拉強度達到1280 MPa，斷裂韌性Kic=65 MPa·m1/2[6];β-21S(Ti-15Mo-2.7Nb-3Al-0.2Si)經850℃固溶處理30min、空冷、480~595℃時效8~24 h后，其抗拉強度達1150~1350 MPa，伸長率為6%~8%[7]。鈦合金相變行為決定了熱處理過程中的顯微組織演變[8]，研究近β鈦合金相變行為，可為最大程度地改善和挖掘近β鈦合金的性能潛力提供基礎。然而，近β鈦合金在熱處理過程中的相變行為較為復雜，如已知存在β、 ω ath 、 ω iso 、a等，其中相轉變機制、熱力學等問題均尚有待進一步明確。特別是目前針對Ti55531合金相變行為的研究鮮有報道，給合金的熱處理組織調控帶來了一定困難。

熱膨脹法、原位電阻法和同步X射線衍射原位分析法等是研究合金相變行為的幾種重要手段[9]。其中熱膨脹法是通過測量升溫過程中的宏觀體積變化來研究相變行為的一種方法，近年來已大量成功應用于研究鋼、銀銅合金和鈦合金的相變研究[10-13]，是針對金屬固態相變較為成熟的研究方法。該方法不僅可以準確測定連續升溫過程中的相轉變開始、結束等特征溫度值，還可以根據不同升溫速率的相變溫度計算相變熱激活能。

本文作者通過連續升溫?zé)崤蛎浄ā⒔Y(jié)合X射線衍射分析和顯微組織觀察，對Ti55531合金固溶態組織的相變行為進行研究，明確連續升溫過程中Ti55531合金的相變序列，分析相變過程的顯微組織演變，并計算a→β轉變熱激活能，為鈦合金組織形貌調控提供支持。

1、實驗

1.1實驗原料

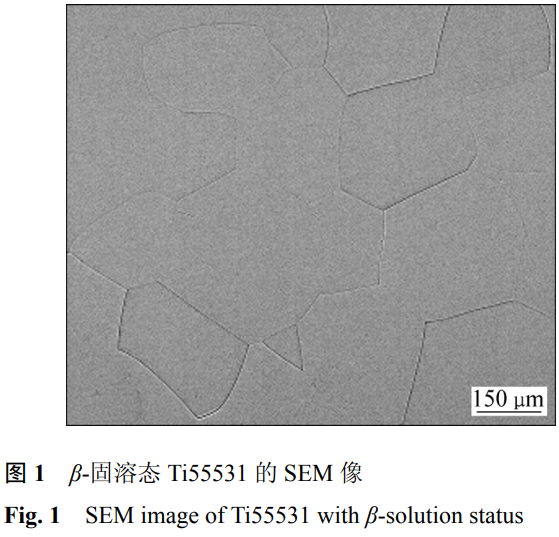

實驗原料為湖南金天鈦業科技有限公司提供的鍛造態Ti55531鈦合金，化學成分見表1，采用連續升溫金相法測得β轉變點溫度為(825±5)℃。采用L60612K型管式電阻爐將原始鍛態試樣加熱到1000℃、保溫1h后水冷，以保留亞穩態的全β組織。其顯微組織如圖1所示，可以觀察到β晶粒呈多角形，晶粒平均直徑約300μm，晶界角度約120°。

1.2實驗過程

采用DIL402C熱膨脹儀測量Ti55531鈦合金的熱膨脹曲線:試樣尺寸d 5 mm25 mm,在高純氬氣(\geqslant

表1 Ti55531合金的化學成分

Table 1 Chemical composition of Ti55531 alloy(mass fraction,%)

99.999%)保護下由室溫連續升溫至1000℃,升溫速率1~8℃/min。根據上述測得的熱膨脹曲線，確定發生熱膨脹突變的特征溫度點。用L60612K型管式電阻爐以相應的升溫速率將試樣(尺寸10mmX10mmX2 mm)加熱至目標溫度點并保溫30s、水冷以保留特征溫度點組織。

采用Rigaku D-Max/2550VB型X射線衍射分析合金物相組成。將合金制成金相樣品，經1.5mLHF+3 mL HNO3+100 mLH2O腐蝕后，采用NOVATM Nano SEM230型掃描電子顯微鏡觀察顯微組織。采用JEM-2100F型透射電子顯微鏡進行TEM分析(加速電壓為200kV)，其中采用MTP-1型雙噴電解減薄儀制備TEM樣品:雙噴減薄液配方600mL甲醇、350mL正丁醇、50mL高氯酸，電壓20.5V，電流60~80mA，溫度-35~-30℃。

2結果與討論

2.1連續升溫的熱膨脹行為

材料在θ溫度時的熱線膨脹系數可表示為

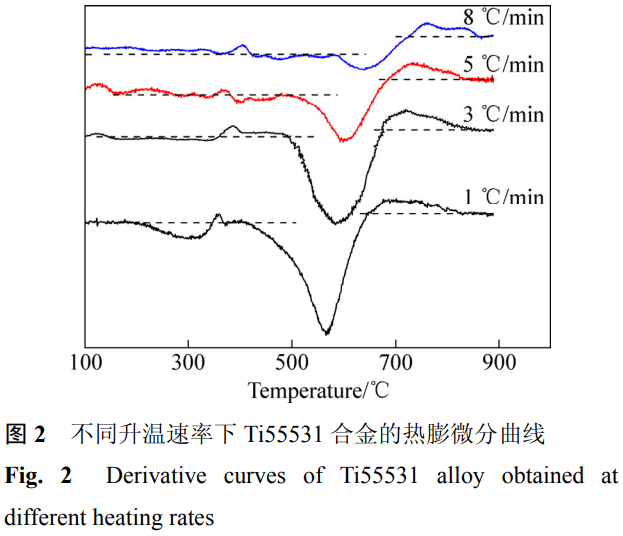

式中:a為溫度T時的線膨脹系數; L 0 和L分別為溫度為 0  °C和 θ時的樣品長度。對 L 0    ΔL 求溫度 θ的微分，可得到如圖2所示的熱膨脹微分曲線:

熱膨脹微分曲線可直觀反映不同溫度下合金的宏觀體積變化規律[14]:以曲線平穩階段為基準(圖2中虛線所示)，向上偏離基準形成的波峰以及向下偏離基準形成的波谷均對應于可能發生相變的溫度區間。

從圖2中可以發現，隨著升溫速率的加快，波峰和波谷區間總體上向高溫區偏移，表明相變溫度逐漸升高。近β鈦合金在升溫過程中發生的 ω iso 析出、β→α等相變行為主要受熱激活擴散機制控制[9]，相變通過能量起伏和濃度起伏進行。在連續升溫過程中，升溫速率越快，給予溶質原子遷移的弛豫時間越短，為此需要更高的溫度以達到相變所需激活能，進而導致相變溫度逐漸升高。

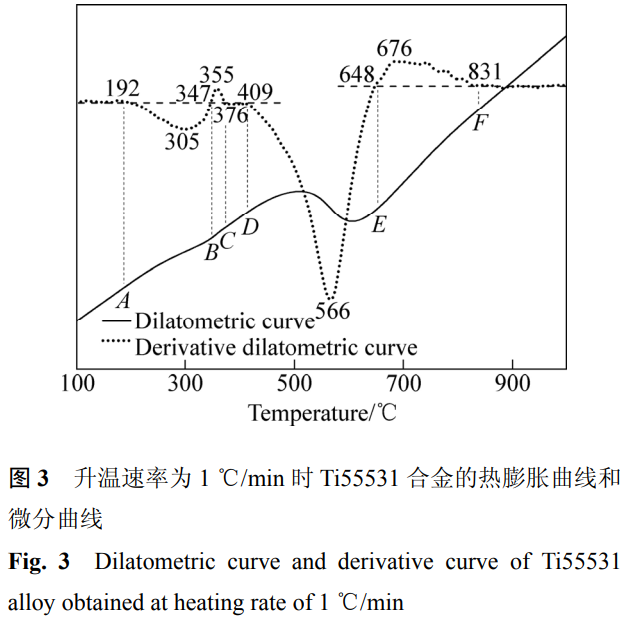

以1℃/min的升溫速率為例，具體分析Ti55531合金在連續升溫過程中的熱膨脹行為(如圖3所示)。從圖3中可觀察到:在192~347℃區間(AB段)熱膨脹曲線發生首次收縮，其DTD曲線谷值溫度為305℃;在347~376℃區間(BC段)熱膨脹曲線再次發生小幅度收縮，微分曲線峰值溫度為355℃;在409~648℃區間(DE段)熱膨脹曲線發生第三次收縮，其收縮幅度大于AB段和BC段，熱膨脹微分曲線谷值溫度為566℃;在648~831℃區間(EF段)，熱膨脹曲線發生膨脹，熱膨脹微分曲線峰值溫度為676℃;熱膨脹曲線在高于831℃后呈直線上升。基于上述現象，可以確定特征溫度區間為192~347℃、347~376℃、409~648℃和648~831℃。

2.2 XRD分析

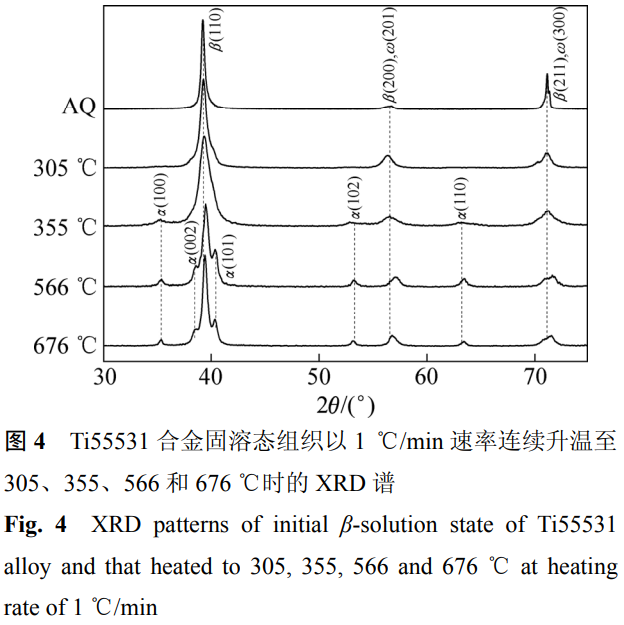

為了明確圖3所示不同溫度區間內可能發生的相變行為，圖4所示為初始組織以及以1℃/min升至不同特征溫度、經水淬后所得組織的XRD譜。初始組織的XRD譜顯示，β相為主要基體相，并且含有少量w相，其中(211)β面和(300)面、(200)β面和(201)面重合。根據相關研究[15]，近β鈦合金在淬火過程中，部分β會通過晶格切變轉變?yōu)閣，因此，w相普遍存在于β基體中。加熱至305℃(192~347℃區間)時，所得組織的XRD譜中存在(110)β、(200)β、(211)β、(201)(300)等與初始組織類似的衍射峰。但圖3所示熱膨脹行為顯示，合金在305℃(192~347℃區間)發生了體積收縮(如圖3中AB段所示)，即應有比熱容較小的新相析出，需要通過顯微觀察分析加以確認。

加熱至355℃(347~376℃區間)時，可以觀察到較弱的(100)a、(102)a、(110)a衍射峰分別于2θ為35°、53°和63°附近出現，表明355℃有少量a析出。純Ti中a→β轉變會引起0.17%的體積收縮[16]，即a析出導致宏觀體積膨脹，但事實上熱膨脹曲線顯示347~376℃區間發生小幅收縮(如圖3中BC段所示)，該異常現象應該與Ti55531的合金特性有關，同樣需要結合顯微觀察進行明確。

進一步加熱至566℃(409~648℃區間)，(100)a、(102)a、(110)a衍射峰增強，且(110)a衍射峰分化出(002)a和(101)a衍射峰，表明β→a轉變加劇，a相含量增加。此外，比較566℃態與初始狀態的XRD譜發現，(110)、(200)、(211)衍射峰向大角度偏移，偏移程度由大到小依次為(211) ) β 、(200)_\beta、(110),\beta,衍射峰向大角度偏移表明該溫度下 β相晶格發生了收縮[17]。β→a轉變過程中，β穩定元素在β相中富集，引起 β相晶格收縮，同時 α相晶格變化相對于 β相晶格的變化則可忽略不計[18]，因此，伴隨著a相的析出，合金的熱膨脹行為在宏觀體積上表現為收縮(如圖3中DE段所示)。

對于676℃(648~831℃區間)形成的組織，a相衍射峰強度減弱，即發生a回溶(a→β轉變)，表現為宏觀體積膨脹(如圖3中EF段所示)。

綜上所述，難以通過XRD明確合金在192~347℃區間的收縮行為和347~376℃區間的膨脹行為，為此需要結合顯微分析加以揭示。

2.3顯微組織分析

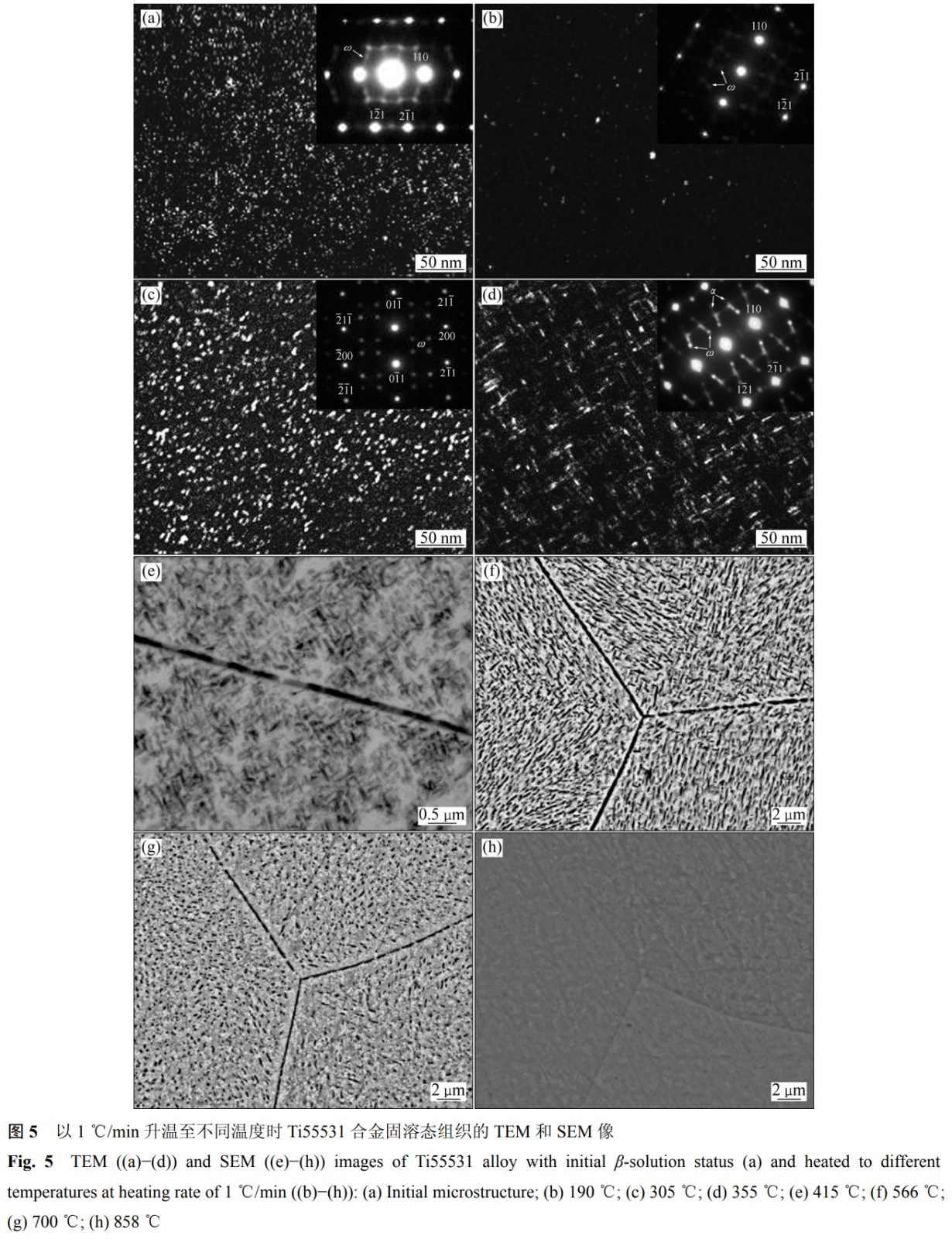

圖5給出了升至不同溫度形成的顯微結構，用于進一步明確連續升溫過程中的物相演變行為。在初始組織中，大量尺寸小于6~7nm的相彌散分布于β基體內，且w相衍射斑出現明顯的漫散射(見圖5(a))，表明該 ω相為 ω ath   [19]。關于近 β鈦合金中 ω ath 的形成機制目前已有較為成熟的理論模型[9]，即在β固溶→水淬過程中，β相{111}β晶面簇中的一個晶面向中間位置塌陷，而相鄰其他晶面保持不變，進而形成 ω ath 。由于 ω ath 在熱力學上是不穩定的 [15]，將初始組織加熱至190℃后， ω ath 含量顯著減少，且 ω ath 衍射斑更為模糊(見圖5(b))。

加熱至305℃(192~347℃區間)時， ω衍射斑較190℃時反而變得更為清晰，即發生β→wo轉變，且 ω iso 彌散分布于β基體內，其直徑略大于 ω ath 的(見圖5(c))。一般認為， ω iso 與 ω ath 具有相同的結構(HCP結構)[9]，比熱容小于β相(BCC結構)的，因此，β→o轉變導致合金宏觀體積收縮(如圖 3中 AB段所示)。Ti55531合金中各溶質原子與Ti原子半徑差較小，屬低錯配度系統，界面能對析出相形貌的影響大于彈性能的[20]， ω iso 析出形貌以橢圓為主。目前，關于 ω iso 形成機制普遍認為是受熱激活擴散控制，由亞穩定 β內發生溶質原子貧化轉變形成[15]。

在355℃(347~376℃區間)，長約10nm、寬約5 nm的短棒a以互成90°的關系在β基體內均勻彌散析出(β→a轉變)，并且橢圓 ω iso 的含量較305℃時顯著減少(見圖5(d))，即 ω iso 發生大幅回溶 (ω iso  →  β轉變)。在上述相變過程中，β比容較 ω iso 大， ω iso  →  β將引起體積膨脹，但同時發生β→a轉變，由于β穩定元素的擴散遷移引起β晶格收縮[18]，因此，總體表現出的合金宏觀體積收縮主要由β晶格收縮引起(如圖3中熱膨脹曲線BC段所示)。目前，關于對a的析出作用主要有兩種觀點:1)a相在β/ω相界或相界附近位錯突臺處形核，進而向β和ω內長大[21];2)α相通過位移機制在ω相內形核并長大，二者保持(21 0)//(002)的位向關系，即二者c軸互相垂直[22]。而圖5(d)所示a互成90°析出的現象表明， ω iso 對a的析出作用機制符合a相直接在a相內析出長大的觀點。

在409~648℃區間，將溫度升高至415℃，β晶內的針狀a析出量顯著增多，針長增加至0.1~0.3μm時，β晶界位置也連續析出寬約0.3μm的a相(見圖5(e))，表明a相在409~648℃區間析出的孕育期較短。針狀 a通過(1 1 2)β與(112)β分別在[11 1]β及[11\overline{1}]方向滑移形成，與β母相保持嚴格的伯格斯位向關系[15]。繼續加熱至630℃時，a含量進一步增加，尺寸增至長1~2μm、寬0.3μm，并且連續分布在β晶界位置的a相也寬化至0.7~0.8μm(見圖5(f))。可見，在409~648℃區間主要發生β→a轉變，且其轉變程度隨著溫度的升高而加劇。

加熱至700℃(648~831℃)時，含量較630℃有所下降，即發生a→β回溶轉變，β晶內的a發生球化(見圖5(g))。另外，圖5(g)還顯示β晶界位置的a窄化，β晶界附近1~2μm范圍內的a優先于β晶內a回溶消失，即a→β轉變優先在晶界附近發生，根據文獻報道, β晶界處 α穩定元素易發生偏析, β穩定元素貧化，從而導致晶界附近β穩定元素富集，因此，晶界附近的a優先回溶[23]。繼續升至858℃時，a相回溶殆盡，轉變?yōu)槿陆M織(見圖5(h))，a→β轉變結束。

根據以上分析，可以完整地確定Ti55531在1℃/min連續升溫過程中的相變序列。表2所列為不同特征溫度區間內發生的相轉變行為及合金宏觀體積變化。

2.4 a→β轉變熱激活能

a相作為鈦合金中最重要的強化相，其特征決定了鈦合金的力學性能。在熱處理過程中，通過在a+β兩相區內控制a的回溶和析出行為，可以實現a含量、形貌、尺寸等特征的針對性調控。熱激活能是評估

a→β轉變的重要熱力學參數。對于連續升溫?zé)崤蛎浽囼?yàn)，在采用某一升溫速率時，測得熱膨脹微分曲線波峰、波谷對應的溫度點與相轉變速率最高的溫度點吻合[11],進而可以利用 Kissinger方法計算相變熱激活能。本研究采用 Kissinger方法計算了 α →  β轉變時的熱激活能,相關計算公式如下 [24]:

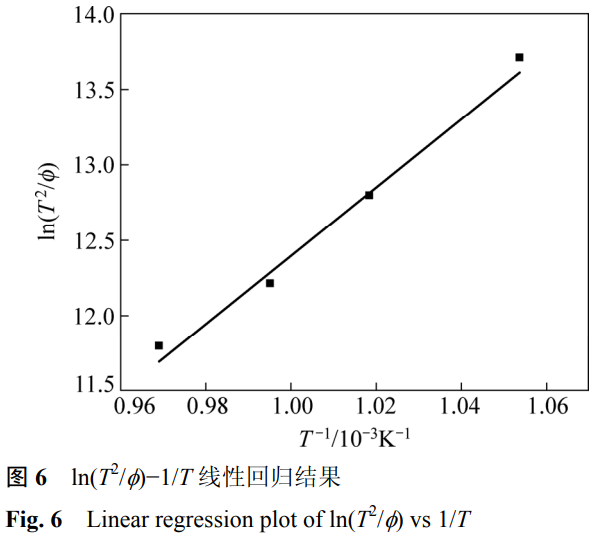

式中: T為轉變溫度; ?為加熱速率; C為積分常數;E為熱激活能; R為摩爾氣體常數。對 ln (T 2/?) ?  1/T進行線性回歸(如圖 6所示),可得到 α →  β轉變熱激活能為188.04kJ/mol。

表2以1℃/min速率升溫過程中各溫度區間的相轉變行為

Table 2 Phase transformation behavior at different temperature ranges with heating rate of 1  °C/min

3、結論

1)通過熱膨脹、X射線衍射和顯微組織分析，確定了Ti55531鈦合金在連續升溫過程中的相變序列為ω  ath  →  β;  β →  ω iso ;  ω iso  →  α +  β、 β →  α;  β →  α;  α →  β。

2)Ti55531合金在升溫過程中隨著升溫速率的加快,相變溫度逐漸升高。其中在 1  °C/min的升溫速率下相變溫度區間:低于 192  °C,發生 ω ath  →  β轉變;192 ～  347  °C時,發生 β →  ω iso 轉變; 347 ～  376  °C時,發生 ω iso  →  α +  β和 β →  α轉變; 409 ～  648 °C時,發生 β →  α轉變; 648 ～831 °C時，發生 α →  β轉變;至 831 °C時，轉變?yōu)槿?β組織。

3)通過計算,得到 Ti55531合金 α →  β轉變的熱激活能為 188.04 kJ/mol。

參考文獻

[1] VLADISLAV V T, VASILIEVICH L, IGOR J P. Titanium-based alloy[P]. US 2008/0210345, 2008-04-10.

[2] DURET N. Titanium for damage tolerance application on A380[C]//LUTJERING G, ALBRECHT J. The 10th conference on titanium. Hamburg: TMS, 2003: 2667-2671.

[3]鮑利索娃 E A.鈦合金金相學[M].陳石卿,譯.北京:國防工業出版社,1986:243.

BORISOVA E A. Metallography of titanium alloys[M]. CHEN Shi-qin, transl. Beijing: National Defence Industry Press, 1986:243.

[4]HARPER M, WILLIAMS R, VISWANATHAN G B, TILEY J,BANERJEE T, EVANS D J, FRASER H L. The effect of heat treatment on the microstructure of Ti-5Al-5Mo-5V-3Cr-1Fe(Ti-555)[C]//LTJERING G, ALBRECHT J. Ti-2003 Science and Technology. Hamburg: DGM, 2003: 1559-1563.

[5]付艷艷,宋月清,惠松驍,米緒軍,葉文君.熱處理對VST55531鈦合金的組織和拉伸性能的影響[J].稀有金屬,2008, 32(4): 399-403.

FU Yan-yan, SONG Yue-qing, HUI Song-xiao, MI Xu-jun, YE Wen-jun. Influence of heat treatment on microstructure and tensile property of VST55531 alloy[J]. Chinese Journal of Rare Metals, 2008, 32(4): 399-403.

[6]魏壽庸,祝瀑,王韋琪. Ti-5Al-5Mo-5V-1Cr-1Fe鈦合金簡介[J].鈦工業進展, 1998(4): 8-12.

WEI Shou-yong, ZHU Pu, WANG Wei-qi. Introduction of Ti-5Al-5Mo-5V-1Cr-1Fe alloy[J]. Titanium Industry Progress,1998(4):8-12.

[7]PARRIS W M, BANIA P J. Oxygen effects on the mechanical properties of TIMTEAL 21s[C]//FROES F H, CAPLAN I.Titanium 92: Science and Technology. Warrendale: TMS, 1993:153-157.

[8] XIN She-wei, ZHAO Yong-qing. Discussion about the heat treatment and precipitated phases of titanium alloy[J]. Heat Treatment of Metals,2006,31(9):39-45.

[9]常輝,周廉,張廷杰.鈦合金固態相變的研究進展[J].稀有金屬材料與工程,2007,36(9):1505-1510.

CHANG Hui, ZHOU Lian, ZHANG Ting-jie. Review of solid phase transformation in titanium alloys[J]. Rare Metal Materials and Engineering,2007,36(9):1505-1510.

[10] MITTEMEIJER E J, van GENT A, van der SCHAAF P J.Analysis of transformation kinetics by nonisothermal dilatometry[J]. Metallurgical Transactions A, 1986, 17(8):1441-1447.

[11]HAMANA D, BOUMAZA L. Precipitation mechanism in Ag-8 wt.% Cu alloy[J]. Journal of Alloys and Compounds, 2009,477:217-223.

[12] BEIN S, BECHET J. Phase transformation kinetics and mechanisms in titanium alloys Ti-6.2.4.6,β-CEZ and Ti-10.2.3[J]. Journal De Physique IV, 1996,6:99-103.

[13] ZHOU Zhong-bo, LAI Ming-jie, TANG Bin, KOU Hong-chao,CHANG Hui, ZHU Zhi-shou, LI Jin-shan, ZHOU Lian.Non-isothermal phase transformation kinetics of co phase in TB-13 titaniumalloys[J]. Materials Science and Engineering A,2010,527:5100-5104.

[14] HADJADJ L, AMIRA R, HAMANA D. Characterization of precipitation and phase transformations in Al-Zn-Mg alloy by the differential dilatometry[J]. Journal of Alloys and Compounds,2008,462:279-283.

[15]張翥,王群驕,莫畏.鈦的金屬學和熱處理[M].北京:冶金工業出版社,2009:50.

ZHANG Zhu, WANG Qun-jiao, MO Wei. Metallurgy and heat-treatment of titanium[M]. Beijing: Metallurgical Industry Press,2009:50.

[16] SZKLINIARZ W, SMOLKA G. Analysis of volume effects of phase transformation in titanium alloys[J]. Journal of Materials Processing Technology,1995,53:413-422.

[17]周上祺.X射線衍射分析原理方法與應用[M].重慶:重慶大學出版社,1991:47.

ZHOU Shang-qi. The principles and methods of X-ray diffraction analysis[M]. Chongqing: Chongqing University Press,1991:47.

[18] ELMER J W, PALMER T A, BABU S S, SPECHT E D. In situ observations of lattice expansion and transformation rates of a andβ phases in Ti-6Al-4V[J]. Materials Science and Engineering A,2005,391(1):104-113.

[19]張廷杰.鈦合金相變研究[J].稀有金屬材料與工程，1989,18(5):77-82.

ZHANG Ting-jie. The study on the phase transformation of titanium alloy[J]. Rare Metal Materials and Engineering, 1989,18(5):77-82.

[20]李士凱，余魏，廖志謙，閆飛昊，王美嬌. ω相對Ti10V2Fe3Al合金性能的影響[J].中國有色金屬學報，2010,20(10):387-392.

LI Shi-kai, YU Wei, LIAO Zhi-qian, YAN Fei-hao, WANG Mei-jiao. Effects of w phase on properties of Ti10V2Fe3Al alloy[J]. The Chinese Journal of Nonferrous Metals, 2010,20(10):387-392.

[21] OHMORI Y, OGO T, NAKAI K, KOBAYASHI S. Effects ofω-phase precipitation on β→α,  α ′′ transformations in ametastableβ titanium alloy[J]. Materials Science and Engineering A,2001,312(1):182-188.

[22]PRIMA F,VERMAUT P,TEXIER G,ANSEL D,GLORIANT T.Evidence of a-nanophase heterogeneous nucleation from particles in aβ-metastable Ti-based alloy by high-resolution electron microscopy[J]. Scripta Materialia,2006,54:645-648.

[23]王琛,毛小南,于蘭蘭,高平.TC11合金鑄錠的微觀偏析[J].熱加工工藝,2009,38(19):4-6.

WANG Chen, MAO Xiao-nan, YU Lan-lan, GAO Ping. Micro segregation of TC11 alloy ingot[J]. Hot Working Technology,2009,38(19):4-6.

[24] KISSINGER H E. Reaction kinetics in differential thermal analysis[J]. Analytical Chemistry, 1957, 29(11): 1702-1706.
